在電力系統中，電流互感器CT是將大電流變成規定的小電流，廣泛應用于一次測量、保護與控制。它是電流表、電度表和電流控制系統的配套元件。CT正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流，電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次絕緣造成危害，還會給使互感器過激而燒毀，甚至危及工作人員的生命。
產品用途
CTB保護器主要用于應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等的異常過電壓保護。保護器安裝于二次繞組兩端（線路并聯，對保護、檢測、測量、顯示繞組無影響），正常運行時漏電流極小，成高阻狀態。當發生異常過電壓時，保護器瞬間動作限壓、延長短路并發出無源接點信號，面板上顯示故障的部位。當故障排除后，電路恢復正常狀態。

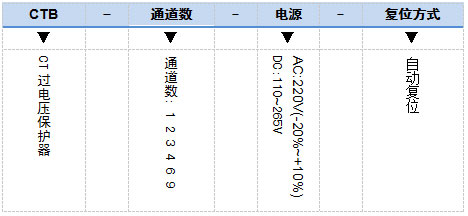

型號說明：
技術參數：
|
環境溫度 |
-40°C~+50°C |
|
環境濕度 |
<95%RH |
|
海拔高度 |
不超過4000米 |
|
大氣條件 |
大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質 |
|
環境條件 |
產品使用地點不允許有劇烈的震動與沖擊 |
|
使用地點 |
戶內或半戶外使用 |
|
電 源A |
AC220V±10%,50HZ±5HZ,Iin=3mA~8mA |

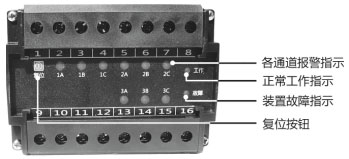

面板簡介：
 |
 |
|
面板內容 |
含義 |
|
1A、1B、1C |
檢測各路運行狀態，當任何一路保護時，故障燈點亮。 |
|
工作 |
裝置正常運行時，每秒種閃爍一次 |
|
故障 |
裝置本身故障時點亮 |
|
復位 |
當某路發生故障時，在排除故障后按此鍵裝置恢復正常 |

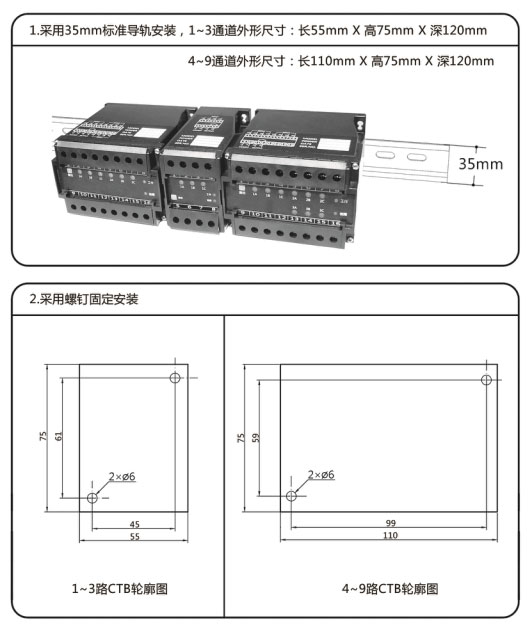

安裝方式：
電流互感器過電壓保護器共有兩種安裝方式：
